Дефектоскопы по бетону применяются для неразрушающего обследования бетонных и железобетонных конструкций. Оборудование помогает выявлять внутренние пустоты, трещины, расслоения, неоднородные участки, посторонние включения и другие дефекты, которые невозможно определить только при визуальном осмотре поверхности.
В каталоге компании «Дефектоскопы-Рус» можно купить дефектоскоп по бетону Екатеринбурге для контроля зданий, мостов, тоннелей, фундаментов, плит, колонн, свай и других строительных конструкций. Представлены приборы для ультразвукового прозвучивания, эхо-контроля, томографии бетона, измерения толщины и оценки однородности материала.
Для чего нужен дефектоскоп бетона
Внутреннее состояние бетонной конструкции не всегда соответствует её внешнему виду. На поверхности могут отсутствовать заметные повреждения, при этом внутри материала могут находиться пустоты, расслоения, зоны недостаточного уплотнения или трещины. Дефектоскопический контроль позволяет получить информацию о структуре изделия без вскрытия и отбора большого количества образцов.
Приборы для контроля бетона используют для решения следующих задач:
- поиск внутренних пустот и полостей;
- обнаружение трещин и расслоений;
- определение толщины бетонной конструкции;
- оценка однородности и плотности материала;
- выявление участков недостаточного уплотнения;
- поиск каналов, труб и других включений;
- оценка состояния бетона за арматурой;
- определение скорости распространения ультразвука;
- сравнение качества отдельных участков конструкции;
- контроль изменений состояния объекта в процессе эксплуатации.
Приборы для обследования других материалов и объектов представлены в общем разделе дефектоскопов.
Как проводится ультразвуковой контроль бетона
Ультразвуковой метод основан на распространении акустических волн внутри контролируемого материала. Прибор формирует сигнал, который проходит через бетон или отражается от внутренних границ. По времени прохождения, амплитуде, форме и затуханию сигнала специалист оценивает структуру конструкции и определяет возможное расположение дефектов.
В зависимости от задачи применяются сквозное, поверхностное или диагональное прозвучивание, а также эхо-метод. При сквозном контроле передающий и принимающий преобразователи располагаются с разных сторон изделия. Поверхностная схема применяется, когда доступ имеется только к одной поверхности. Эхо-метод позволяет регистрировать сигналы, отражённые от противоположной границы или внутреннего дефекта.
Выбор схемы контроля зависит от толщины конструкции, расположения арматуры, состояния поверхности, доступности объекта и характера предполагаемых повреждений.
Контроль бетона при одностороннем доступе
При обследовании стен, фундаментов, тоннельных обделок, дорожных плит и других установленных конструкций получить доступ к противоположной стороне часто невозможно. Для таких задач применяются дефектоскопы, работающие по эхо-методу и позволяющие выполнять контроль с одной поверхности.
Оборудование с функциями сканирования помогает определять толщину конструкции, находить пустоты, расслоения и включения, а также формировать визуальное представление исследуемой области. Результаты могут отображаться в форме A-, B-, C- или других типов сканов в зависимости от возможностей конкретной модели.
Ультразвуковая томография бетонных конструкций
Ультразвуковой томограф по бетону используется для послойного обследования конструкции и получения наглядного изображения внутренних отражателей. Такой способ удобен при поиске пустот, каналов, расслоений и других неоднородностей в массивных бетонных и железобетонных объектах.
Для томографического контроля в каталоге представлен дефектоскоп Pundit 250 Array Proceq. Многоканальная система позволяет выполнять сканирование бетона при доступе с одной стороны, измерять толщину и получать B-сканы исследуемой конструкции.
Для обследования бетонных изделий также можно рассмотреть дефектоскоп Pundit 200 Pulse Echo Proceq. Прибор применяется для определения толщины плит, поиска пустот, расслоений, каналов и других внутренних особенностей бетона.
Дефектоскоп А1220 MONOLITH
Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для обследования бетона, железобетона, горных пород и других крупнозернистых материалов. Прибор работает по эхо-методу и позволяет проводить контроль при доступе только к одной стороне объекта.
А1220 MONOLITH может применяться для измерения толщины изделий, поиска трещин, посторонних включений и других нарушений внутренней структуры. Пружинные элементы антенной решётки позволяют работать на шероховатых и неровных поверхностях, а результаты контроля могут отображаться в нескольких форматах сканирования.

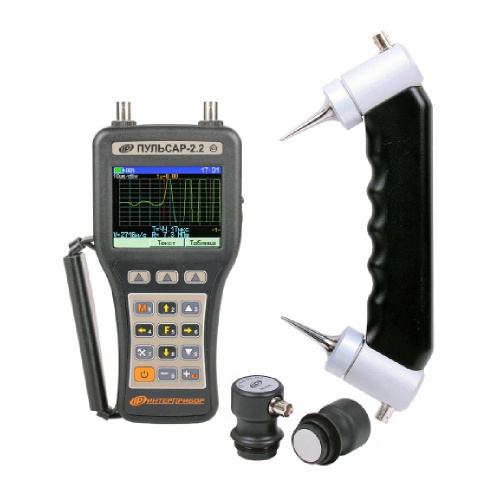

Дефектоскопы ПУЛЬСАР-2.2
Приборы серии ПУЛЬСАР-2.2 применяются для ультразвукового контроля бетонных, железобетонных и каменных конструкций. Оборудование позволяет измерять время и скорость распространения сигнала, оценивать однородность материала и выявлять участки, характеристики которых отличаются от основного массива.
Для стандартных задач контроля можно рассмотреть дефектоскоп ПУЛЬСАР-2.2, версия 1. Прибор предназначен для поверхностного прозвучивания и может применяться при обследовании бетонных блоков, плит, монолитных конструкций и других строительных объектов.
Для исследования свай, глубоких фундаментов и массивных конструкций в каталоге представлен дефектоскоп ПУЛЬСАР-2.2 ДБС. Комплектация включает оборудование для ультразвукового прозвучивания свай и передачи результатов на компьютер.
Низкочастотный дефектоскоп УСД-60Н
Для контроля материалов с высоким затуханием ультразвука можно подобрать дефектоскоп УСД-60Н. Низкочастотный прибор применяется при обследовании бетона, пластмасс, композитов и других неоднородных материалов.
УСД-60Н поддерживает визуализацию результатов в виде B- и C-сканов, сохранение настроек и данных контроля. Возможность подключения различных преобразователей позволяет формировать комплект под конкретную производственную задачу.
Классические приборы для контроля металла, сварных швов, поковок и проката представлены в разделе ультразвуковых дефектоскопов.
Оценка прочности и однородности бетона
Скорость распространения ультразвуковых волн зависит от структуры, плотности, влажности и состояния бетона. Измерение этого показателя позволяет сравнивать различные участки конструкции, выявлять неоднородности и контролировать изменение характеристик материала во времени.
Прочность бетона по результатам ультразвуковых измерений определяется косвенно. Для получения достоверного значения необходимо использовать установленную градуировочную зависимость, учитывающую состав смеси, возраст, влажность, условия твердения и другие характеристики конкретного бетона.

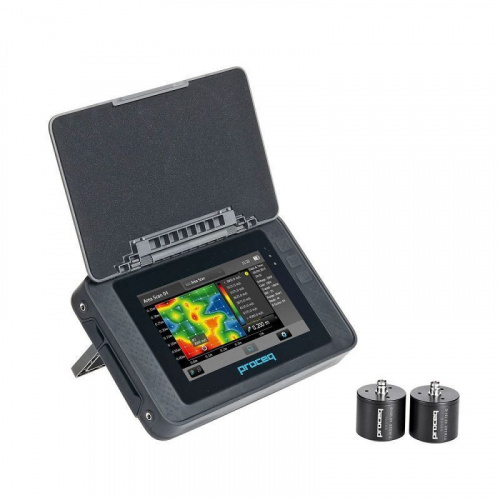

Для измерения времени и скорости прохождения ультразвукового импульса можно рассмотреть дефектоскоп Pundit PL-200 Proceq. Подходящий комплект преобразователей выбирается с учётом схемы прозвучивания, размеров объекта и требуемого диапазона контроля.
Какие объекты можно обследовать
Дефектоскопы бетона применяются при контроле:
- монолитных стен и перекрытий;
- железобетонных плит и панелей;
- фундаментов и свай;
- колонн, балок и ригелей;
- мостов и путепроводов;
- тоннелей и подземных сооружений;
- гидротехнических объектов;
- опор, плотин и массивных оснований;
- дорожных и аэродромных плит;
- бетонных изделий на производстве.
Контроль может выполняться при приёмке строительных работ, обследовании эксплуатируемого здания, реконструкции, ремонте, оценке последствий повреждений и проверке качества изготовления железобетонных изделий.
Как выбрать дефектоскоп по бетону
Перед тем как купить дефектоскоп по бетону Екатеринбурге, рекомендуется определить:
- тип и размеры контролируемой конструкции;
- наличие доступа к одной или двум сторонам объекта;
- предполагаемую толщину бетона;
- характер дефектов, которые необходимо обнаружить;
- наличие и расположение арматуры;
- необходимость построения B- или C-сканов;
- требования к измерению скорости ультразвука;
- необходимость оценки однородности или прочности;
- состояние и шероховатость поверхности;
- требования к сохранению и передаче результатов;
- условия работы на строительной площадке;
- необходимость поверки и дополнительной комплектации.
При выборе важно учитывать не только электронный блок, но и состав преобразователей. Частота, конструкция датчика и способ акустического контакта должны соответствовать толщине, структуре материала и применяемой схеме контроля.
Если конкретная модель не определена, оборудование можно подобрать по техническому заданию, нормативной документации или описанию объекта. Специалисты помогут сравнить доступные приборы, определить подходящий метод контроля и сформировать комплект для выполнения измерений.
Купить дефектоскоп по бетону Екатеринбурге
Чтобы заказать дефектоскоп для бетона и железобетона, выберите подходящую модель в каталоге или направьте запрос с описанием объекта. При подготовке предложения учитываются требуемая глубина контроля, схема прозвучивания, необходимость томографии, комплект преобразователей и метрологических документов.
Компания «Дефектоскопы-Рус» поставляет дефектоскопы по бетону Екатеринбурге и в другие регионы России. Актуальную цену, наличие, срок поставки и состав комплекта можно уточнить в карточке выбранного прибора или у менеджера.
